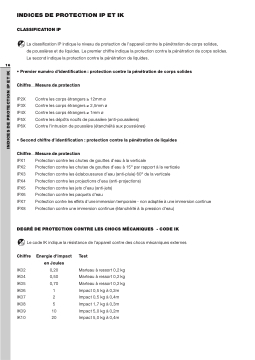

INDICES DE PROTECTION IP ET IK CLASSIFICATION IP
XX La classification IP indique le niveau de protection de l’appareil contre la pénétration de corps solides,
de poussières et de liquides . Le premier chiffre indique la protection contre la pénétration de corps solides . Le second indique la protection contre la pénétration de liquides .
• Premier numéro d'identification : protection contre la pénétration de corps solides
Chiffre Mesure de protection
IP2X Contre les corps étrangers ≥ 12mm ø
IP3X Contre les corps étrangers ≥ 2,5mm ø
IP4X Contre les corps étrangers ≥ 1mm ø
IP5X Contre les dépôts nocifs de poussière (anti-poussières) IP6X Contre l'intrusion de poussière (étanchéité aux poussières)
• Second chiffre d’identification : protection contre la pénétration de liquides
Chiffre Mesure de protection
IPX1 Protection contre les chutes de gouttes d’eau à la verticale
IPX2 Protection contre les chutes de gouttes d’eau à 15° par rapport à la verticale
IPX3 Protection contre les éclaboussures d’eau (anti-pluie) 60° de la verticale
IPX4 Protection contre les projections d’eau (anti-projections)
IPX5 Protection contre les jets d’eau (anti-jets)
IPX6 Protection contre les paquets d'eau
IPX7 Protection contre les effets d'une immersion temporaire - non adaptée à une immersion continue
IPX8 Protection contre une immersion continue (étanchéité à la pression d'eau)
DEGRÉ DE PROTECTION CONTRE LES CHOCS MÉCANIQUES - CODE IK
XX Le code IK indique la résistance de l'appareil contre des chocs mécaniques externes
Chiffre
IK02 IK04 IK05 IK06 IK07 IK08 IK09 IK10
Energie d'impact en Joules 0,20
0,50
0,70
1
2
5
10
20
Test
Marteau à ressort 0,2 kg Marteau à ressort 0,2 kg Marteau à ressort 0,2 kg Impact 0,5 kg à 0,2m Impact 0,5 kg à 0,4m Impact 1,7 kg à 0,3m Impact 5,0 kg à 0,2m Impact 5,0 kg à 0,4m
INDICES DE PROTECTION IP ET IK
